Позиция пина

Первый пин мнемосимвола - квадратный.

Второй и последующий пин - круглые.

Позицию пина можно изменить.

Рассмотрим пример смены позиции пина.

  • Выделите активный МСВ в схеме.

../_images/139.png

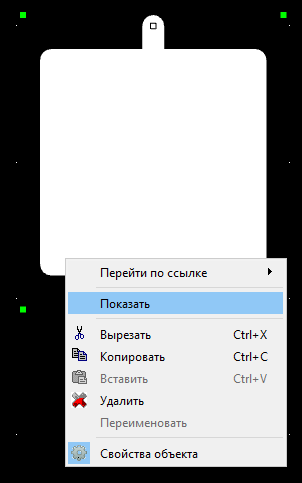

  • Вызовите контекстное меню по ПКМ для выделенного МСВ.

  • В появившемся контекстном меню выберите пункт Показать

../_images/225.png

  • Произойдёт переход к графическому представлению выключателя в Cim-дереве.

../_images/315.png

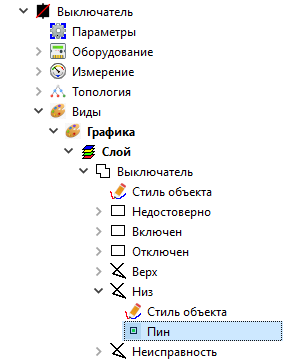

  • Раскройте дерево, найдите необходимый пин и выделите его в Cim-дереве.

../_images/412.png

  • Пин выделится и в графическом представлении МСВ на схеме.

../_images/512.png

  • Перейдите в панель Свойства объекта.

  • Включите одну из кнопок тулбара панели Свойства объекта:

    • Свойства графики - Свойства графики или Свойства сгруппированных объектов - Свойства сгруппированных объектов.

  • Или отключите все кнопки тулбара панели Свойства объекта кроме одного из режимов панели:

    • ИЛИ Режим панели 'ИЛИ'

    • И Режим панели 'И'.

../_images/1010.png

  • В панели Свойства объекта измените значение параметра Позиция пина.

../_images/1115.png ../_images/1212.png

  • При смене значения параметра Позиция пина произойдёт изменение вида пина в графическом представлении МСВ в схеме.

../_images/1310.png
