Создание связи между Системным и Сжатым видом подстанции

Рассмотрим пример для модели - ПС 35 кВ Победа.

Для создания связи между Cистемным и Cжатым Видом:

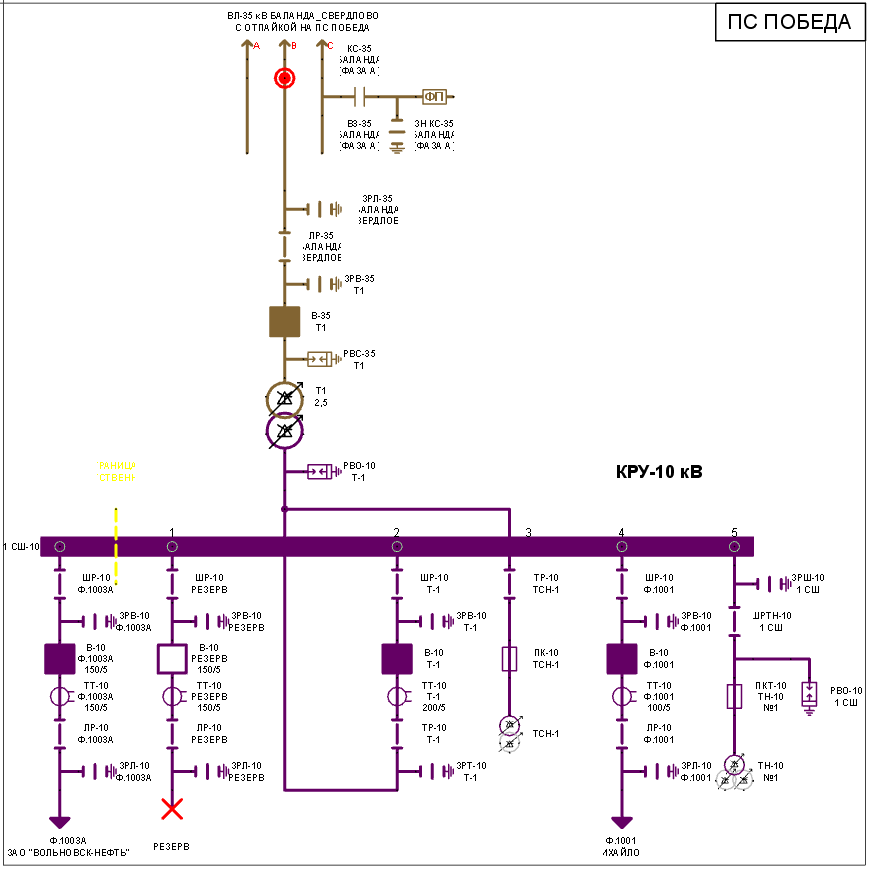

1. Установите следующие настройки для Системного Вида:

   Свойства объекта (Вид, GrDiagram)

   Параметр	Значение
   Вид
   Видимый	Да
   Активный	Да
   Ширина вида, мм	575,00
   Высота вида, мм	575,00
   Смещение вида по ширине, мм	0,00
   Смещение вида по высоте, мм	0,00
   Отображать рамку	Да

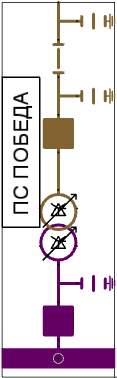

2. Установите следующие настройки для Сжатого Вида:

   Свойства объекта (Вид, GrDiagram)

   Параметр	Значение
   Вид
   Видимый	Да
   Активный	Да
   Ширина вида, мм	75,00
   Высота вида, мм	250,00
   Смещение вида по ширине, мм	-75,00
   Смещение вида по высоте, мм	-250,00
   Отображать рамку	Да

Ширина и высота должны соответствовать рамке, в которую будет вписана схема конкретного вида.

3. Установите Сжатый Вид текущим.

4. Скопируйте схему из Системного Вида.



5. Выберите участок в Сжатом Виде.

6. Вставьте скопированную схему в выбранный участок Сжатого Вида.

7. Отредактируйте схему:

   1. Оставьте те объекты, который будут отображаться в Общей схеме.

   2. При необходимости, измените расстояние между ними.

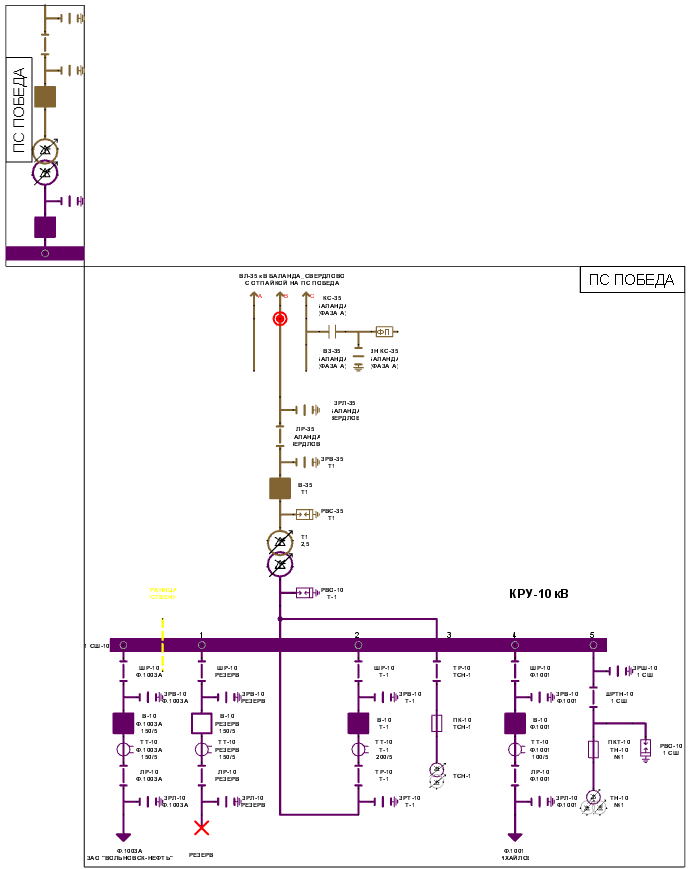

Установите значения смещения Вида так,чтобы Системный и Сжатый Вид отображались на экране одновременно без перекрытий.

Примечание

1. Любые изменения состояния (нормального значения измерения) связанных МСВ в одном виде, будут приводить к изменению состояния в другом виде.

2. При вставке скопированных объектов из Системного Вида, в Оборудование Cim-дерева автоматически копируется ссылка на объект МСВ, находящийся в Системном Виде.

---
