Рисование схемы в программе ZNZ¶
Рассмотрим пример рисования новой мнемосхемы в проекте.
Откройте созданную модель мнемосхемы.
Скопируйте в неё необходимые мнемосимволы из библиотеки.
Цвет линии и заливка мнемосимволов отсутствует. Сам МСВ будет:

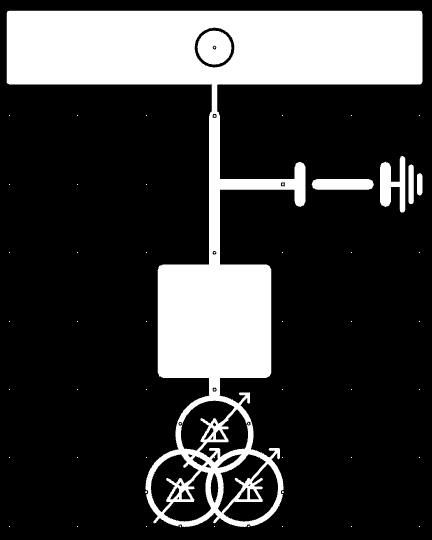

белого цвета, если текущий стиль тёмный.

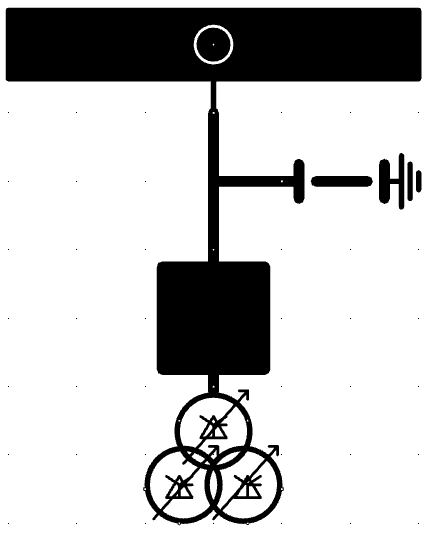

чёрного цвета, если текущий стиль светлый.
Примечание
При создании МСВ в библиотеке может быть задан цвет для каждого состояния. Цвет линии и заливки выводов данного мнемосимвола оставить в значении: Отсутствует. Это необходимо для применения к МСВ номинального напряжения.
При необходимости, поверните мнемосимволы в пространстве так, чтобы их расположение соответствовало схеме.
Соедините мнемосимволы между собой, согласно схеме ПС, РП и т.д.
Цвет мнемосимвола зависит от напряжения.
Для задания цвета по напряжению:

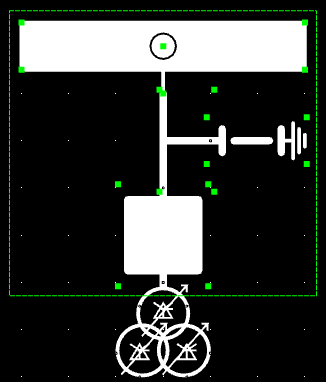

Выделите мнемосимвол или несколько мнемосимволов.
Перейдите в панель Свойства объекта.
Включите кнопку тулбара Свойства оборудования -
.В панели Свойства объекта выберите параметр Электропроводящее оборудование->Номинальное напряжение.
Вместо значения Отсутствует выберите необходимое напряжение из списка Combobox-a.
Кликните ЛКМ на выбранном напряжении.

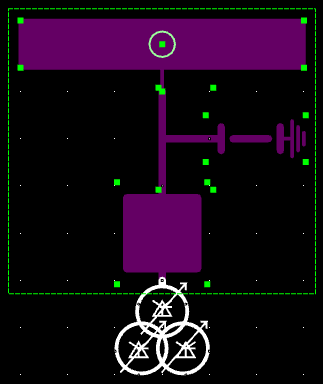

Выделенные МСВ окрасятся в цвет выбранного напряжения.
Внимание
Для задания цвета 2-ух или 3-х обмоточного трансформатора необходимо произвести смену цвета для каждой обмотки отдельно.
Задание цвета напряжения. Трансформатор.
Выделите одну обмотку трансформатора, сделав на ней двойной клик ЛКМ.
Обмотка трансформатора станет выделенной.
Перейдите в панель Свойства объекта.
Включите кнопку тулбара Свойства оборудования -

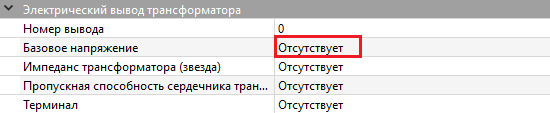

.В панели Свойства объекта выберите параметр Электрический вывод трансформатора->Базовое напряжение.
Вместо значения Отсутствует выберите необходимое напряжение из списка Combobox-a.
Кликните ЛКМ на выбранном напряжении.
Выделенная обмотка трансформатора окрасится в цвет выбранного напряжения.
Измените Базовое напряжение для оставшихся обмоток трансформатора.
