Создание новой мнемосхемы¶

Рассмотрим пример создания новой мнемосхемы в проекте.

Создать мнемосхему в проекте можно двумя способами.

Первый способ (контекстное меню)

Запустите программу ZNZ.
Откройте проект .xbpsc любым удобным способом (см. Открытие существующего проекта.)

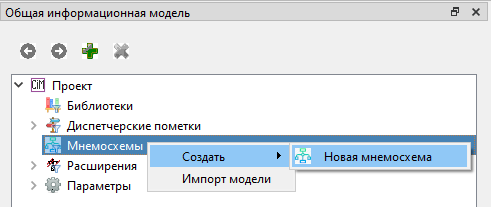

В раскрывшемся Cim-дереве выберите пункт Мнемосхемы и нажмите на нём ПКМ.
В появившемся контекстном меню выберите пункт Создать->Новая мнемосхема

В Cim-дереве создастся новая мнемосхема.

По умолчанию имя новой мнемосхемы - Мнемосхема.

Второй способ (тулбар Cim-дерева)

Запустите программу ZNZ.
Откройте проект .xbpsc любым удобным способом.
В раскрывшемся Cim-дереве выберите пункт Мнемосхемы.

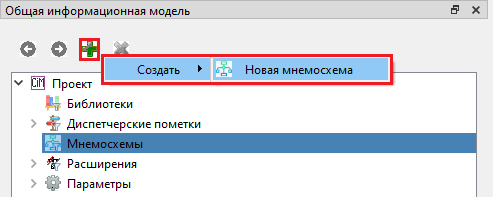

Нажмите в тулбаре Cim-дерева кнопку «+».
В появившемся контекстном меню тулбара Cim-дерева выберите пункт Создать->Новая мнемосхема.

В Cim-дереве создастся новая мнемосхема.

Внимание

При создании/добавлении мнемосхемы ветка пункта Мнемосхемы остаётся схлопнутой.
