Индикатор. Формат¶
Без установленного формата в индикаторе будет отображаться надпись: ошибка форматирования.
Для установки формата:
Выделите Прямоугольник с надписью.

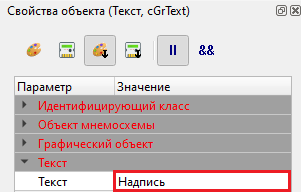

В панели Свойства объекта включите кнопку тулбара Свойства сгруппированных объектов.

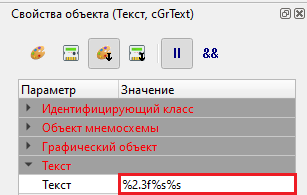

В панели Свойства объекта у параметра Текст введите значение %2.3f%s%s,
где:
%2.3f%s%s:
%f - десятичное число с плавающей точкой. %s - строка символов:
первая s - множитель,
вторая s - единица измерения.
сама аналоговая величина располагается между % и f:
%2.3f означает вывод числа с 2-мя знаками до и 3-мя знаками после запятой.
Внимание

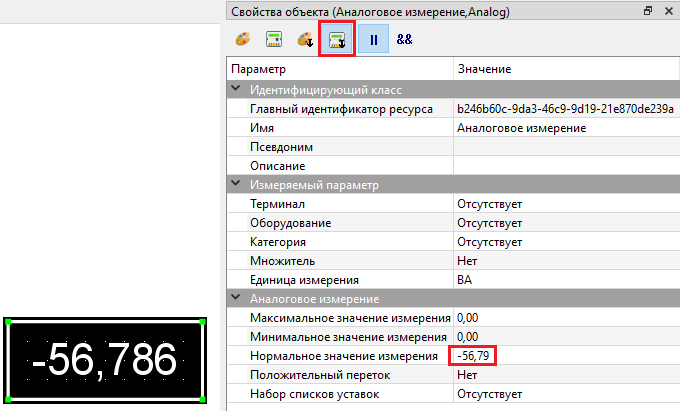

Знак «-» можно ввести через аналоговое измерение
Свойства объекта->Свойства оборудования->Нормальное значение измерения.
Для отображения % - используйте запись %%.
