Индикатор. Создание

Рассмотрим пример создания индикатора в библиотеке.

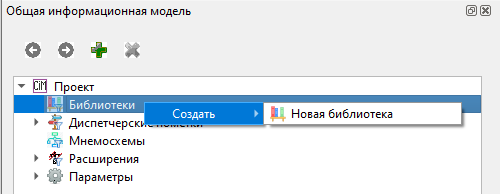

  1. Создайте Библиотеку в Cim-дереве.

../_images/118.png

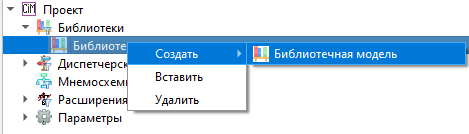

  1. Создайте в Библиотечную модель.

../_images/214.png

  1. Загрузите Библиотечную модель по двойному клику ЛКМ в Cim-дереве.

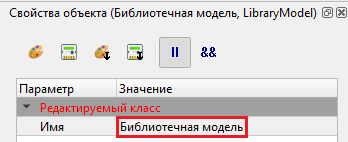

  2. Перейдите в Свойства объекта.

../_images/38.png

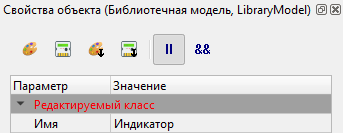

  1. Измените значение Библиотечная модель на Индикатор.

../_images/47.png

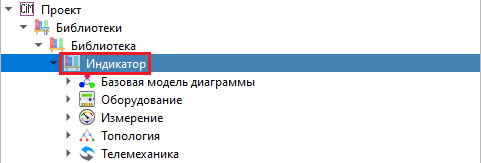

  1. В Cim-дереве автоматически произойдёт смена значения Библиотечная модель на Индикатор.

../_images/56.png

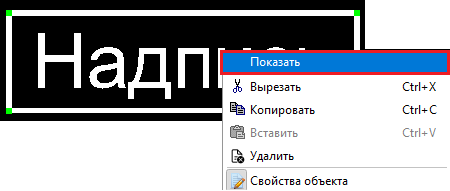

  1. Нарисуйте прямоугольник с надписью, выбрав инструмент Режим вставки текста - Режим вставки текста.

  2. Кликните на нём ПКМ.

  3. В открывшемся контекстном меню выберите пункт Показать.

../_images/74.png

  1. Кликните ЛКМ на выбранном пункте.

  2. Произойдёт переход в Cim-дерево.

../_images/84.png

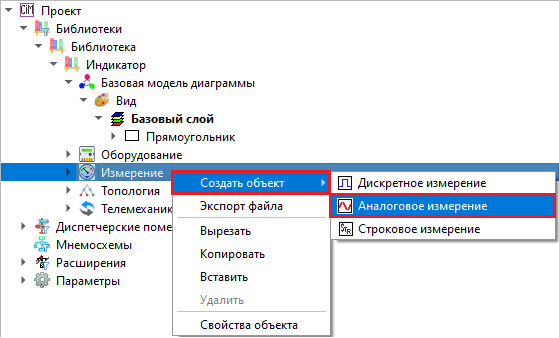

  1. Скопируйте выделенный Прямоугольник в Cim-дереве (через контекстное меню).

  2. Выделите ветку Измерение.

  3. Создайте Аналоговое измерение.

../_images/94.png

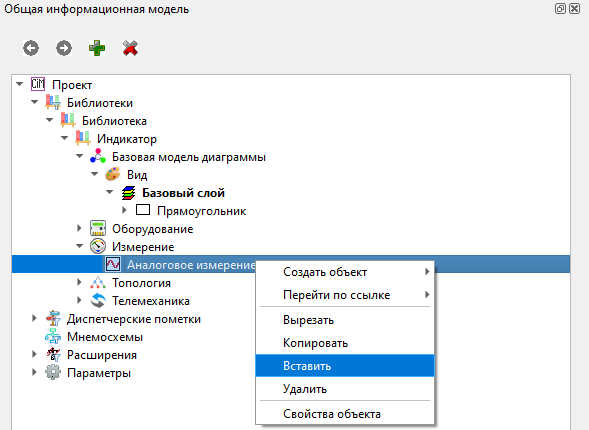

  1. Выделите созданное Аналоговое измерение.

  2. Вызовите контекстное меню для Аналогового измерения.

  3. Выберите пункт Вставить.

../_images/104.png

Внимание

После добавления ссылки на графику в Аналоговое измерение нет перерисовки в прямоугольнике с надписью.

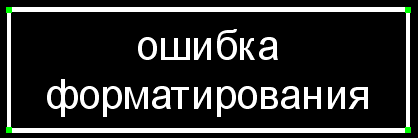

  1. В прямоугольнике отобразится надпись: ошибка форматирования.

../_images/119.png

  1. Для исправления установите формат вывода значений.
