Двойная линия

Рассмотрим пример двойной линии без двойной запитки.

Примечание

Если на схеме есть двойная линия, то у дополнительной линии необходимо заменить

Сегмент линии (ACLineSegment) на Перемычку (Jumper).

Алгоритм замены Сегмента линии на Перемычку (в Оборудовании - Cim-дерево):

1. Выделить дополнительную полилинию.

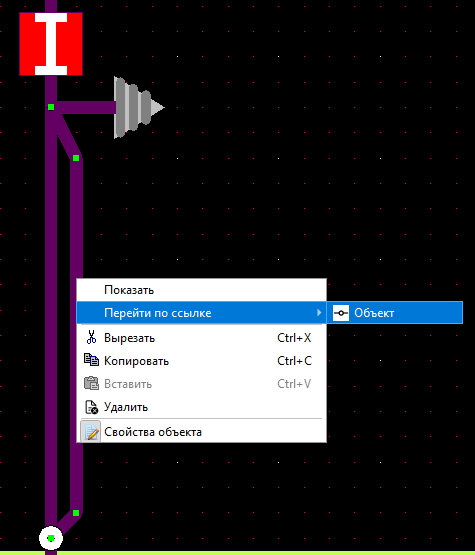

2. Вызвать контекстное меню для полилинии.

3. В контекстном меню выбрать Перейти по ссылке->Объект.

4. Произойдёт переход в Cim-дерево на оборудование Сегмент линии (ACLineSegment).

5. Удалить выделенное оборудование в Cim-дереве.

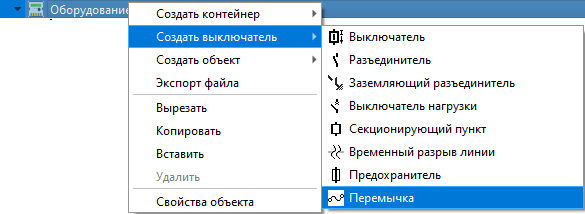

6. В Cim-дереве вызвать контекстное меню для пункта Оборудование.

7. В раскрывшемся меню выбрать: Создать выключатель->Перемычка.

8. В Оборудовании создастся Перемычка - .

9. Вызвать контекстное меню на созданной Перемычке.

10. Создать Полюс ЭО.

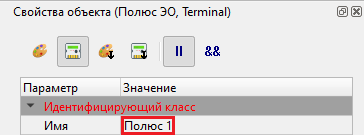

11. Переименовать его в Полюс 1, изменив имя оборудования в окне Свойства объекта.

12. Создать Полюс ЭО.

13. Переименовать его в Полюс 2.

14. Скопировать графическое представление дополнительной полилинии (в Cim-дереве):

    14.1. Выделить на схеме дополнительную полилинию. 14.2. Вызвать на ней контекстное меню. 14.3. Выбрать пункт Показать. 14.4. Произойдёт переход на графическое представление выделенной полилинии. 14.5. Вызвать контекстное меню. 14.6. Выбрать Копировать.

15. Перейти к созданной перемычке и вставить в неё ссылку на графическое представление дополнительной полилинии.

16. Также скопировать и вставить ссылки на пины в Полюс 1 и Полюс 2.

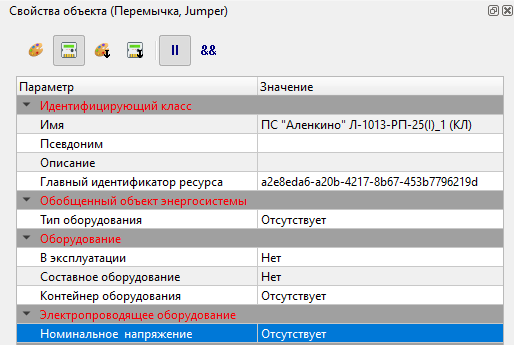

17. Переименовать имя перемычки, чтобы совпадало с названием дополнительной полилинии.

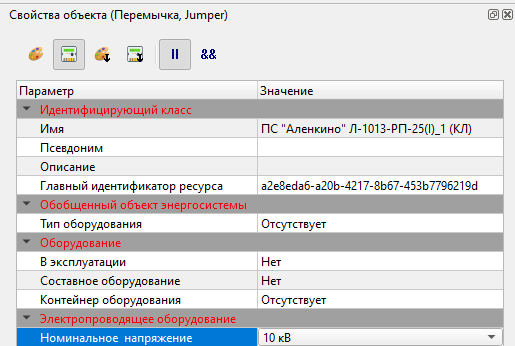

18. Перейти в Свойства объекта->Свойства оборудования и выставить Номинальное напряжение Перемычке (в цвет сети, на которой она установлена).

19. Для проверки запитки включите кнопку Просчёт топологии - .

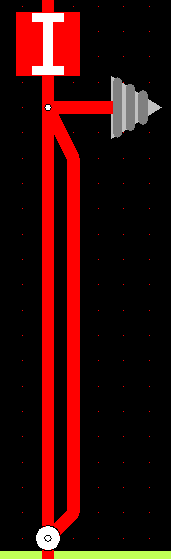

20. Если всё сделано правильно, то обе полилинии будут окрашены в цвет запитки.

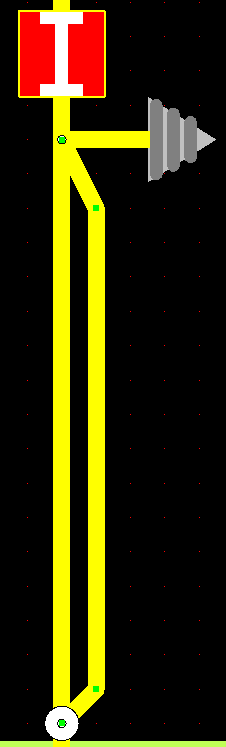

21. Если что-то сделано неправильно, то полилинии будут окрашены в жёлтый цвет.

---
