Модель библиотеки

Внимание

Раздел находится в разработке.

В одной библиотечной модели может быть создан как один мнемосимвол, так и целый набор мнемосимволов.

Создание модели библиотеки

Рассмотрим пример создания модели библиотеки в Cim-дереве.

  • Запустите программу ZNZ.

  • Откройте проект .xbpsc любым удобным способом (см. Открытие существующего проекта.)

  • Выберите необходимую библиотеку в Cim-дереве и нажмите на ней ПКМ.

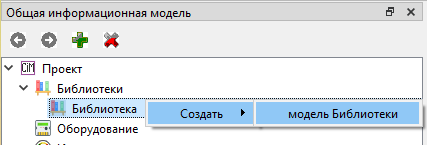

  • В появившемся контекстном меню выберите пункт Создать->модель Библиотеки

../_images/57.png

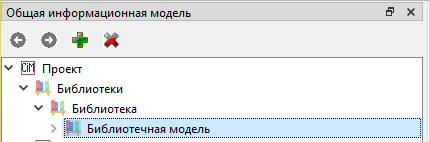

В Cim-дереве создастся новая модель библиотеки.

../_images/66.png

Примечание

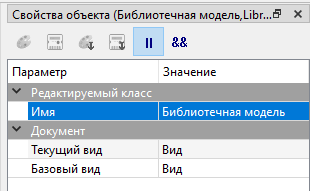

Изменить имя библиотеки можно в панели Свойства объекта

../_images/75.png

Загрузка библиотечной модели

1 способ:

Для загрузки библиотечной модели необходимо сделать двойной клик ЛКМ (левой кнопкой мышки) на Библиотечной модели в Cim-дереве. Произойдёт загрузка Библиотечной модели - откроется вкладка с именем Библиотечной модели

2 способ:

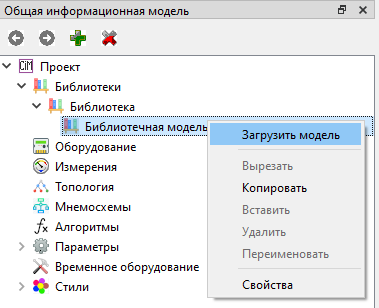

  • Для загрузки библиотечной модели необходимо сделать клик ПКМ (правой кнопкой мышки) на Библиотечной модели в Cim-дереве.

  • В появившемся контекстном меню выбрать Загрузить модель

../_images/85.png

Произойдёт загрузка Библиотечной модели - откроется вкладка с именем Библиотечной модели

Работа с библиотечной моделью. Создание мнемосимвола

В библиотечной модели создаётся мнемосимвол, который будет использоваться при рисовании в мнемосхеме.

Приступить к созданию мнемосимвола можно сразу после загрузки библиотечной модели.

Рассмотрим пример создания мнемосимвола Разъединитель в загруженной библиотечной модели.

#. Перед рисованием настройте сетку, по которой будет рисоваться мнемосимвол. Если мнемосимвол щитовой, то сетка зависит от типа наборного поля - мозаичный или аппликативный щит.

  1. Нарисуйте графическое представление состояний МСВ:

    • Включен

    • Нажмите кнопку тулбара Режим рисования полилинии.

    • Отключите кнопку тулбара Режим рисования проводников.

      ../_images/95.png

    • Нарисуйте вертикальную полилинию, как на рисунке и установите в панели Свойства объекта толщину линии: 2.

      ../_images/105.png

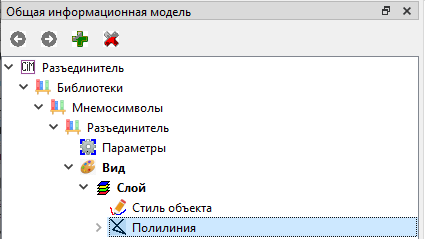

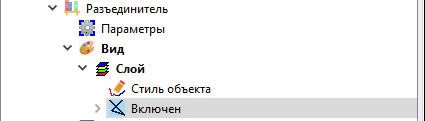

    • Измените имя Полилиния на Включен.

      ../_images/1110.png ../_images/124.png ../_images/134.png

    • Нарисуйте горизонтальную полилинию, как на рисунке и установите в панели Свойства объекта толщину линии: 2.

      ../_images/143.png

    • Измените имя Полилиния на Выключен.

    • Нарисуйте Текстовую надпись со знаком вопроса и переименуйте её в Cim-дереве.

      ../_images/153.png

      Изменить надпись по умолчанию можно двумя способами:

      1 способ: двойной клик по прямоугольнику с надписью

      2 способ: выделить в Cim-дереве пункт Текст и изменить его в панели Свойства объекта

    • Отключен

    • Недостоверно

    • Неисправность

    • Промежуточное

Для окончательной сборки МСВ необходимо связать Графику, Оборудование и Измерение.

  1. В Измерении

    • Создать объект->Дискретное измерение

    • Переименовать созданное Дискретное измерение в Разъединитель.

    • Добавить в созданное дискретное измерение Разъединитель:

      • ссылка на графику:

        • Включен

        • Отключен

        • Недостоверно

        • Неисправность

        • Промежуточное

  2. В Оборудовании:

    • создать объект:

    • добавить:

      • ссылку на графику

      • ссылку на измерение

      • в Полюса ЭО добавляется ссылка на графические пины.

  3. В свойствах измерения созданного МСВ установить значения Дискретного измерения:

    • Максимальное значение измерения - Неисправность

    • Минимальное значение измерения - Недостоверно

    • Нормальное значение измерения - Включен

    • Набор имен значений измерений - Разъединитель/ЗН
